Energía hidráulica (II)

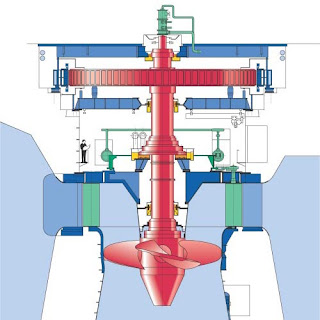

Turbina Kaplan

Las turbinas Kaplan son turbinas de agua de reacción de flujo axial, con un rodete que funciona de manera semejante a la hélice de un barco, y deben su nombre a su inventor, el austriaco Viktor Kaplan. Se emplean en saltos de pequeña altura. Las amplias palas o álabes de la turbina son impulsadas por agua a alta presión liberada por una compuerta.

Los álabes del rodete en las turbinas Kaplan son siempre regulables y tienen la forma de una hélice, mientras que los álabes de los distribuidores pueden ser fijos o regulables. Si ambos son regulables, se dice que la turbina es una turbina Kaplan verdadera; si solo son regulables los álabes del rodete, se dice que la turbina es una turbina Semi-Kaplan. Las turbinas Kaplan son de admisión radial, mientras que las semi-Kaplan puede ser de admisión radial o axial.

Para su regulación, los álabes del rodete giran alrededor de su eje, accionados por unas manijas, que son solidarias a unas bielas articuladas a una cruceta, que se desplaza hacia arriba o hacia abajo por el interior del eje hueco de la turbina. Este desplazamiento es accionado por un servomotor hidráulico, con la turbina en movimiento.

Las turbinas de hélice se caracterizan porque tanto los álabes del rodete como los del distribuidor son fijos, por lo que solo se utilizan cuando el caudal y el salto son prácticamente constantes.

La Rueda hidráulica

En la Edad Media, la rueda hidráulica fue ampliamente utilizada en Europa para una gran variedad de usos industriales El Domesday book, el catastro inglés elaborado en el 1086, por ejemplo reporta 5,624 molinos de agua, todos del tipo vitruviano. Estos molinos fueron usados para accionar aserraderos, molinos de cereales y para minerales, molinos con martillos para trabajar el metal, para accionar fuelles de fundiciones y para una variedad de otras aplicaciones. De este modo tuvieron también un papel importante en la redistribución territorial de la actividad industrial.

Otra forma de energía desarrollada en la Edad Media fue el molino de viento. Desarrollado originalmente en Persia en el siglo VII, parece que tuvo su origen en las antiguas ruedas de oraciones accionadas por el viento utilizadas en Asia central. Otra hipótesis plausible pero no demostrada, es la de que el molino de viento se derivaría de las velas de los navíos. Durante el siglo X estos molinos eólicos fueron ampliamente utilizados en Persia, para bombear agua. Los molinos persas estaban constituidos por edificios de dos pisos, en el piso inferior se encontraba una rueda horizontal accionada por 10 a 12 alas adaptadas para captar el viento, conectadas a un eje vertical que transmitía el movimiento a la máquina situada en el piso superior, con una disposición que recuerda los molinos de agua griegos. Los molinos de viento de ejes horizontales se desarrollaron en Europa del norte entorno al siglo XIII.
